[tgoebel]

Heute habe ich eine NEX-6 mit Wasserschaden demontiert, um die Ursache der Fehlermeldung "Kamerafehler. Aus- und Einschalten" zu finden.

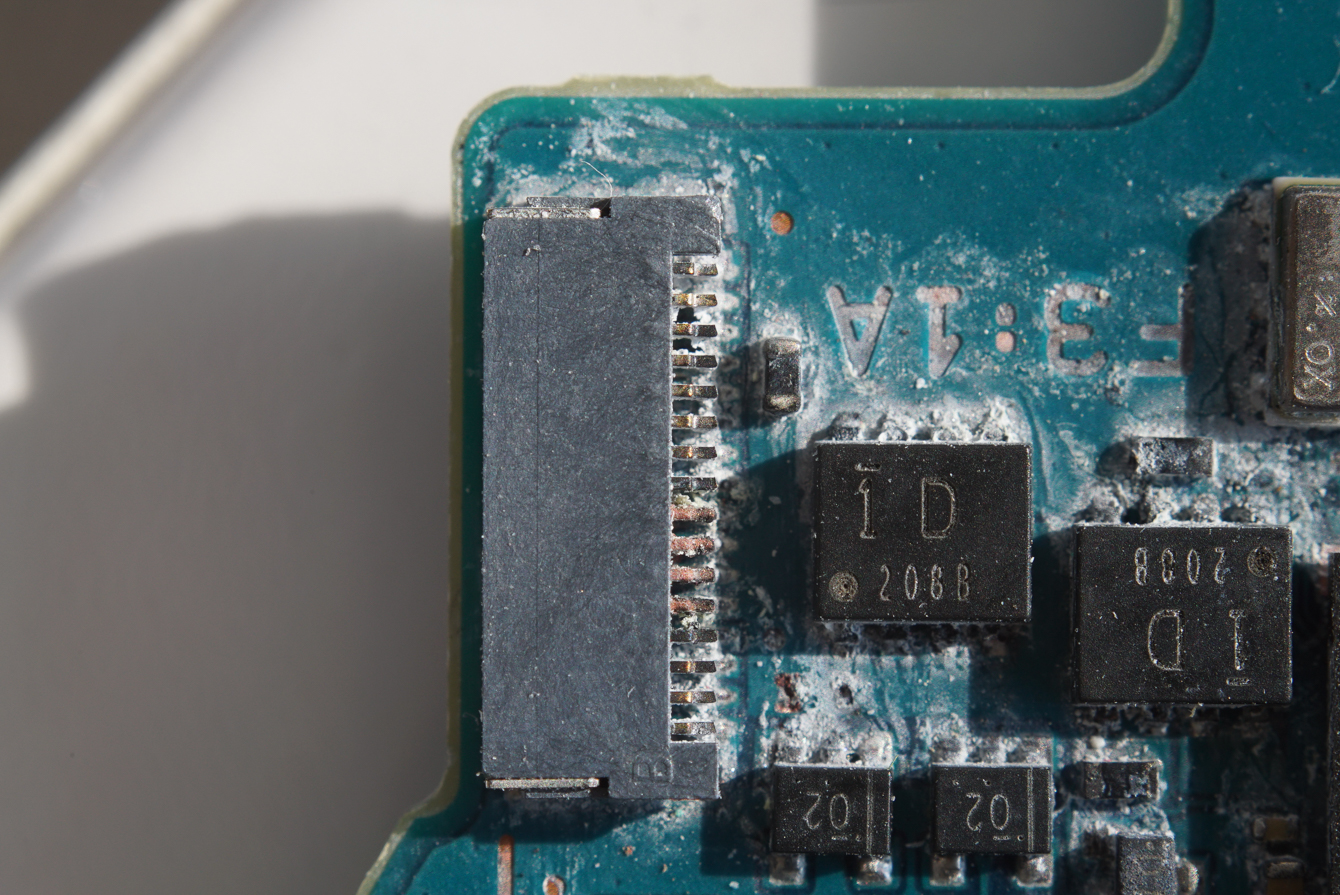

Im ersten Bild sieht man an der Steckverbindung für den Einschalter, daß durch elekrochemische Effekte die Vergoldung der Kontaktfedern abgetragen wurde:


→ Bild in der Galerie

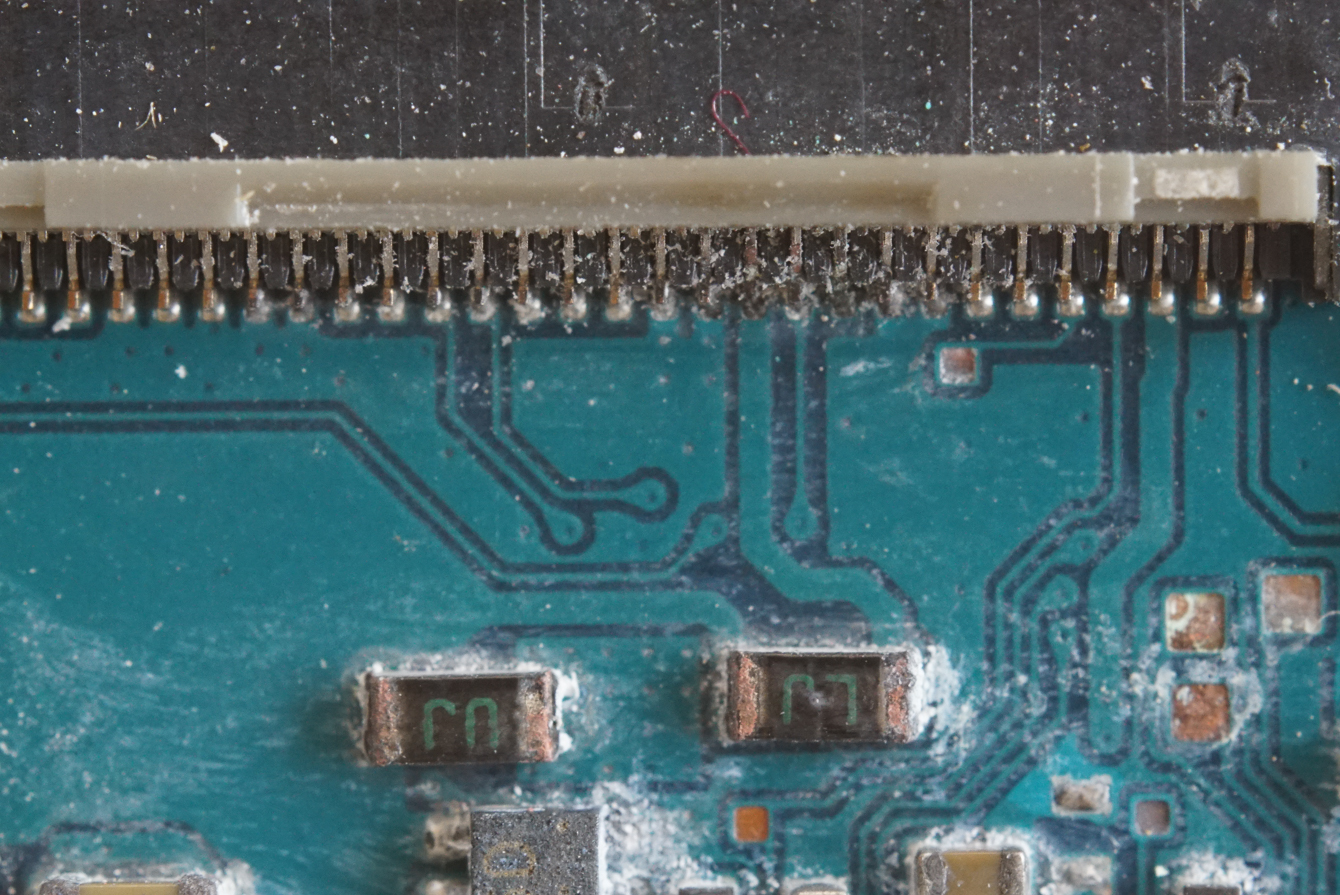

Das zweite Bild zeigt den Konnektor des Kartenlesers, der ebenfalls Schaden genommen hat. Hier muß geprüft werden, ob alle Kontakte noch mit der System-LP verbunden sind oder ob Unterbrechungen durch elektrochemische Abtragung entstanden sind.


→ Bild in der Galerie

Das letzte Bild zeigt den Konnektor der Stromzufuhr - hier ist der Akku angeschlossen:


→ Bild in der Galerie

Mit etwas Nachdenken könnte man die Polarität der anliegenden Spannung eruieren!

Fazit: Bei Wasserschäden ist es lebenswichtig für die Kamera, ob es gelingt, rechtzeitig den Akku zu entfernen, bevor elektrochemische Veränderungen an Leiterbahnen und Komponenten auftreten! Wenn das gelingt, sollte nach Trocknung und ggfs. Reinigung mit entionisiertem Wasser die Elektronik funktionsfähig bleiben. In diesem Fall habe ich da so meine Zweifel...

[Bilder mit A-7S, Novoflex-Balgen und MD 50/1,7 in Umkehrstellung. Blende 11]

[ddd]

moin,

Zitat von tgoebel

In diesem Fall habe ich da so meine Zweifel...

das ist ein vollständiger Totalschaden.

Die gezeigten verätzten Teile sehen schon übel aus, unter BGA-Gehäuse kannst Du nicht mal drunterschauen. Ablöten geht nicht mehr, da die nach Feuchtigkeitsaufnahme beim Löten platzen, und nur manche Teile sind einzeln als Ersatzteil erhältlich. Man kann auf dem 2. Bild auch sehen, dass andere Teile ebenfalls deutliche Spuren von Elektrokorrosion aufweisen (die beiden Sicherungen UJ und LJ z.B.). Bild 1 sieht aus, als hätte das Teil "wochenlang" in Salzwasser gelegen, so sieht es aber teilweise schon nach einer Minute in normalem Oberflächenwasser oder Leitungswasser aus.

Wie sehen denn die Bauteile der Leistungselektronik auf der Rückseite des Boards aus? Da fließen richtige Ströme und die Schäden dürften noch deutlicher sein. Zudem ist dort der Stützakku montiert, der vmtl. infolge Kurzschluss hinüber ist.

Wasserschäden sind bei der aktuellen Feinstleitertechnik und den hohen Strömen (2-3 A an vielen Stellen im Gehäuse) immer ein Totalschaden. Man kann mit sofort Akku raus, Zerlegen, Spülen mit deionisiertem Wasser und Trocknen einen Versuch machen, aber die Erfolgsquote ist nicht hoch, oft fällt das Gerät nach kurzer Zeit endgültig aus, selbst wenn es erst mal wieder geht.

[tgoebel]

Zitat von ddd

Wie sehen denn die Bauteile der Leistungselektronik auf der Rückseite des Boards aus? Da fließen richtige Ströme und die Schäden dürften noch deutlicher sein. Zudem ist dort der Stützakku montiert, der vmtl. infolge Kurzschluss hinüber ist.

...die Rückseite sieht besser aus, zeigt jedoch ebenfalls Spuren von Elektrokorrosion. Werde bei besserem Licht diese Seite ebenfalls ablichten. Der Stützakku (ML621) war nicht unter Wasser, er ist nicht eingelötet, sondern (wie bei einer Armbanduhr) auswechselbar.
Nach Aussage des Kamerabesitzers ist die NEX-6 mit der rechten Seite (Akkufach) mitsamt der Fototasche in einen Bach gerutscht. Daher sind die Korrosionsschäden "nur" auf der rechten Seite der Systemplatine. Die Kontaktflächen der Flex-Leitungen zu Akku, Speicherkarte und Einschalter sind die zweite "Baustelle" - hier gibt es ähnliche Ver- und Entgoldungen, wie auf der Systemplatine. Leider sind die Flex-Leitungen gekrümmt und daher makromäßig ein schwierigeres Objekt...

Die auftretende Stromstärke bei Anwendung der unfreiwilligen Galvanik bestimmt sich ja über die Leitfähigkeit des Schadwassers. Nachteilig ist halt, daß die Spannung mit 7,4V für Galvanik recht hoch ist und daher schnell schadenstiftende elektrochemische Effekte auftreten.

Teile übrigens die Einschätzung des Totalschadens voll und ganz. Werde die Systemplatine trotzdem (im wahrsten Sinne des Wortes) reinigen und prüfen - und das Teil übungshalber wieder zusammenbauen. (Display und EVF sind übrigens ok und stehen zur Verfügung, ebenso der Sensor. Könnte man in diesem Zustand gut auf IR umbauen. )

[tgoebel]

Wie versprochen, noch einige Schadensbilder:

Zuerst Aufnahmen der Systemplatine in Totale:


→ Bild in der Galerie


→ Bild in der Galerie

Man erkennt, daß nur das rechte Viertel der LP "unter Wasser" stand.

Noch ein Bild von der Unterseite der Systemplatine mit Elektrokorrosion im Bereich der Spannungswandler (die runden Teile sind Induktivitäten):


→ Bild in der Galerie

[tgoebel]

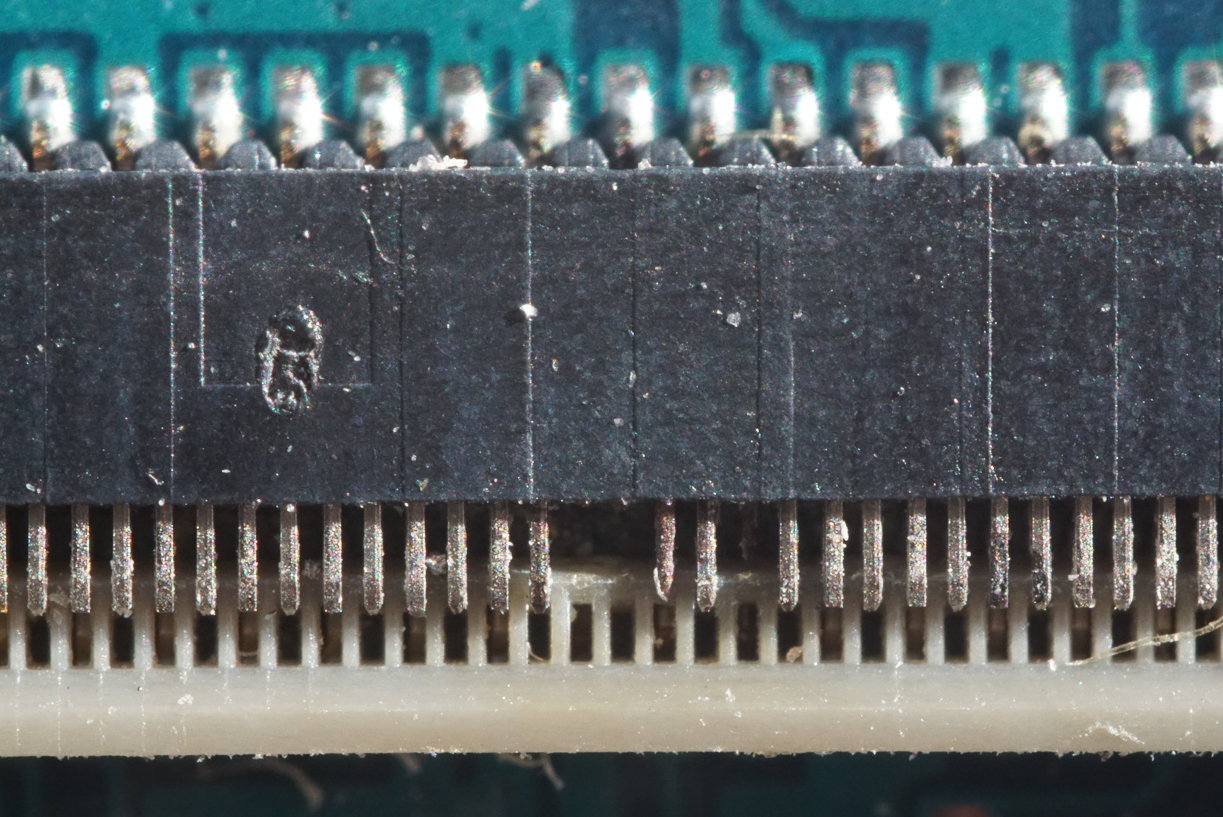

Eine weitere Aufnahme der Schadensstelle, die (vermutlich) den Totalschaden manifestiert:


→ Bild in der Galerie

Hier sind einige Kontaktfedern der Konnektors zum SD-Kartenslot durch Elektrokorrosion "verschwunden". Warum war diese Stelle so sensibel: Hier klebte ein Stückchen Moosgummi! Leider saugte sich dies mit "Elektrolyt" voll und brauchte wohl länger zum Trocknen. Also konnte die Zersetzung hier besonders lange wirken...

(Bild dient auch zum Ausprobieren eines weiteren Umkehrrings (MD/49mm), um das Minolta MD 28/2,8 zum Einsatz am Novoflex-Balgen zu ertüchtigen. Bild mit Voll-Auszug, Blende 11. Ergibt ISO 6400 bei 1/60 sec. - es geht eine riesige Menge Licht "verloren"! Noch eins: Ein Tiefenschärfenbereich ist so gut wie nicht vorhanden, wie man beobachten kann...)

[ddd]

moin,

Zitat von tgoebel

Warum war diese Stelle so sensibel: Hier klebte ein Stückchen Moosgummi!

das Moosgummi könnte eine Rolle gespielt haben, aber Hauptgrund dürfte sein, dass die beiden nebeneinander fehlenden Kontakte direkt die unregulierte Akkuspannung tragen, der fehlende dritte Pin war einer von sehr vielen GND-Pins. Hier fand also ein direkter Kurzschluss des Akkus statt, da sind die feinen Pins innerhalb von Sekunden, maximal Minuten weg. Hier hätte nur sofortiges(!) Entnehmen des Akkus etwas retten können.

Die Batteriespannung an dem Connector wird für die Hintergrundbeleuchtung des LCD benötigt, dessen Spannungsregler sitzt auf der Rückseite der Kartenslot-Platine, wo auch der Uhrenstützakku ist. Die beiden Pins gehen gemeinsam auf die dicke SMD-Spule, sind also leicht identifizierbar. Auch mit den zwei (drei, aber der fehlende GND-Pin ist mehrfach mit drei weiteren Pins neben ihm direkt verbunden) fehlenden Pins sollten die Kamera funktionieren, da es keine Rückmeldung von der Hintergrundbeleuchtung gibt. Die Hintergrundbeleuchtung ist natürlich tot.

[tgoebel]

Die Analyse von Thomas (danke!) deckt sich hervorragend mit den Symptomen, die die Kamera zeigt: Der "Kamerafehler" ist nämlich ausschließlich im EVF zu sehen - weil das Display dunkel bleibt.

Wenn ich die Funktion der Pins richtig interpretiere, dienen die ja "nur" zum Anpressen der Kontakte auf das Flex-Kabel bei Betätigung des Verschlußkamms. Leider bekommen die drei fraglichen Kontaktstellen wegen der fehlenden Betätigung wohl keinen Druck ab...

[tgoebel]

Habe jetzt auch den Kartenslot mit dem Display-Spannungsregler auf der Rückseite der LP ausbauen können. Da sieht's ähnlich aus, wie auf dem rechten Drittel der Systemplatine: Dieser Teil stand auch unter Wasser. Und auf dem Gegenpart des Konnektors ein ähnlicher Klebestreifen mit wegkorrodierten Andruck-Pins. Das wird wohl nichts mehr...

Es sei denn, man fände eine NEX-6 mit Totalschaden, aber ordentlicher Systemplatine und SD-Kartenslot.

Nachtrag: Was ich auf der LP des Kartenslots NICHT fand, ist ein Uhrenstütz-Akku! Den sieht man aber doch auf der Totale der Systemplatine (links unten)?!

[ddd]

moin,

Zitat von tgoebel

LP des Kartenslots NICHT fand, ist ein Uhrenstütz-Akku!

das kommt davon, wenn man zu flüchtig ist
Auf der Hilfsplatine mit dem Kartenslot ist eine Bestückungsoption für den Stützakku, bei der NEX6 sitzt der aber wie gezeigt auf dem Mainboard.

[tino79]

Meine Nex-6 hat im Urlaub nen Regenschauer und anschließend 2 Stunden im nassen Rucksack auch nicht überlebt. Gab wohl nen Kurzschluss am Suchersensor der diesen daraufhin schmelzen ließ. Ich sollte mit meinen Kameras wohl doch etwas schonender umgehen. Meine A55 hatte auch ne Macke durch Wasserschaden, nur hat es da längere Zeit gedauert bis der auftrat.
