Hallo,

in der Werbung zum cognisys stackshot macro rail set steht "Very precise control - to 2µm in high precsion mode".

Nun packte mich der Ehrgeiz, eine Schrittweite von 2 µm mit meinem fischertechnik-Stackshot zu demonstrieren, denn 2 µm bedeutet bei meinem Aufbau 5 Schritte mit dem Schrittmotor.

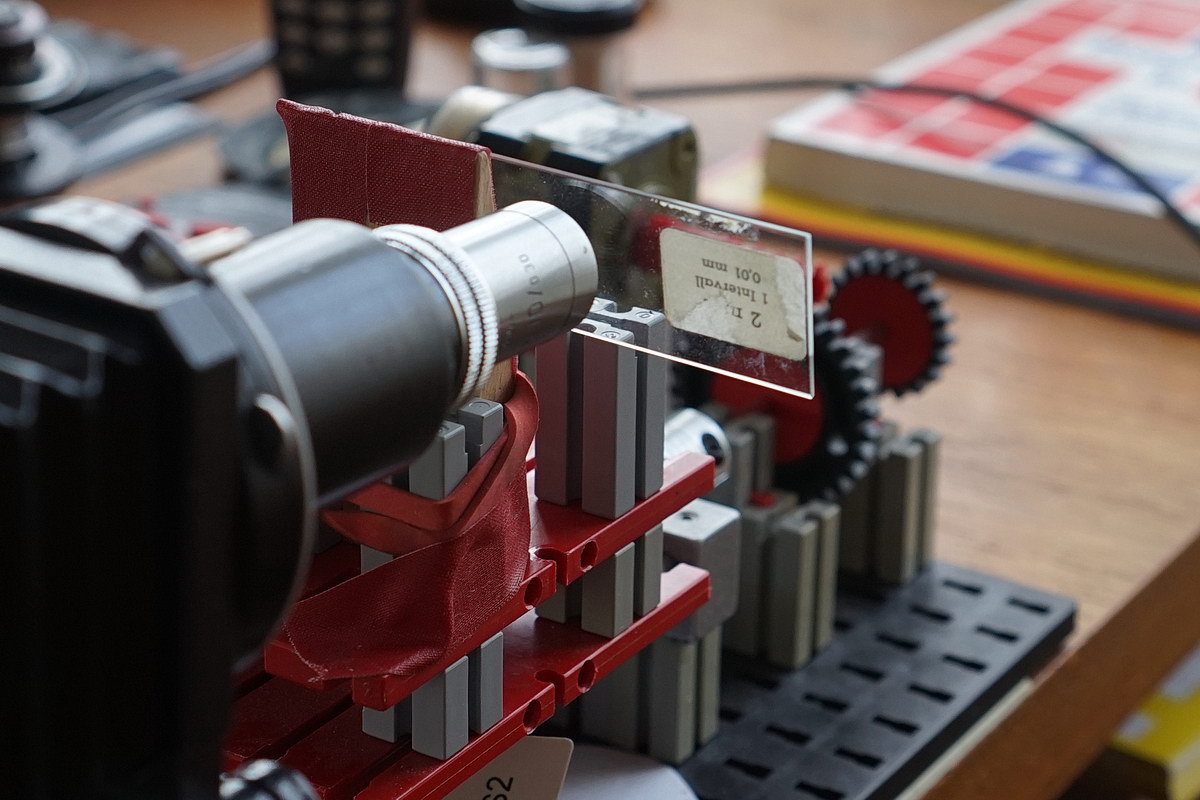

Aufbau:

Bild in der Galerie

Ein Objektmikrometer mit 10 µm Einteilung ist unter 11,5° geneigt gegen die Vertikale auf dem beweglichen Tisch montiert.

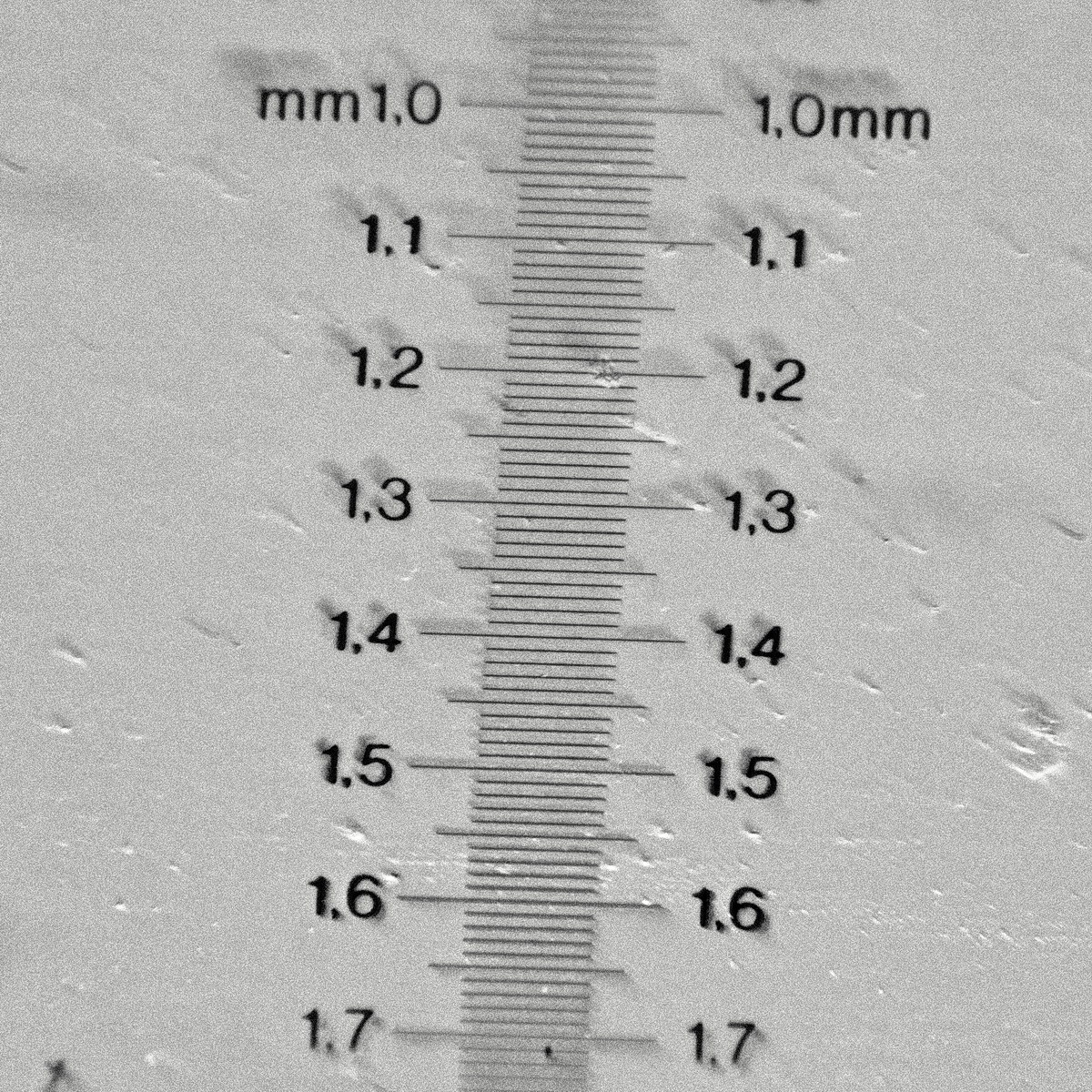

Bild in der Galerie

2 µm Vorschub bedeutet 1 Skalenteil auf der Skala.

Kamera: A6000 mit eingeschaltetem 1. el. Verschluss
Pause zwischen den Bildern ca. 10 sec, damit Schwingungen abklingen.
Während der Aufnahmeserie durfte sich niemand im Zimmer bewegen, besser nicht aufhalten, denn das Stativ stand auf dem Fußboden.

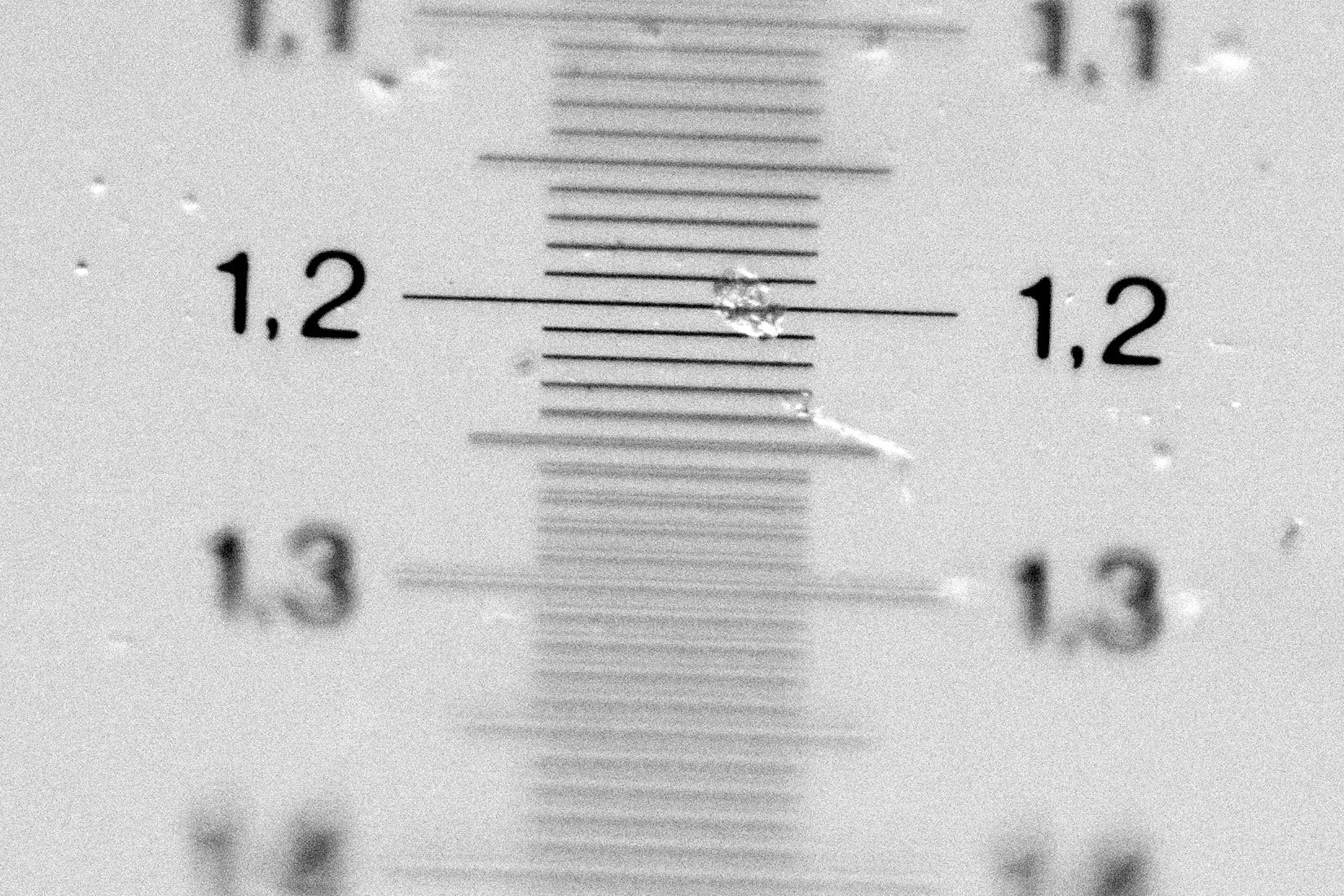

Ein Einzelbild und das 10. anschließende zeigen 10 Teilstriche Änderung, also einen Vorschub von 2 µm von Bild zu Bild:


Bild in der Galerie

Bild in der Galerie

Mit Helicon Focus wurden die ca. 80 Bilder gestackt:


Bild in der Galerie

Ausschnitt davon:


Bild in der Galerie

Gruß,
Stuessi
