SonyUserforum - Kamera länger mit Akku-Strom versorgen

preugels · 17.11.2014, 13:30

Ist ein stolzer Preis, lässt sich kaum wegdiskutieren. Andererseits ist ein Batteriegriff auch nicht viel günstiger, und bei dem geht kein hot-swap.

Gruß

chr2k · 26.12.2014, 13:24

Zitat:

Zitat von Joshi_H

So, die Lösung ist seit ein paar Tagen fertig...

Kannst du mal einen Schaltplan einstelen, wie du was verdrahtet hast udn ob ud noch Bauteile gegen Verpolungsschutz o.ä. mit eingelötet hast?

Danke.

Gruß
Christian

Joshi_H · 27.12.2014, 09:00

Hallo Christian,

Bauteile gegen Verpolungsschutz habe ich nicht eingebaut, denn bei Nutzung der Akkuschalen ist nach richtiger Verdrahtung keine Verpolung mehr möglich.

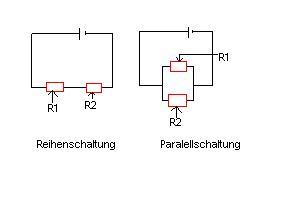

Wichtig ist nur die parallele und nicht serielle Verkabelung, einen Schaltplan braucht es dafür nicht. Such' einfach mal bei Google oder in der Wikipedia nach Reihen- bzw. Parallelschaltung und da findest Du sowas: http://static.cosmiq.de/data/de/5f5/...e04_1_orig.jpg

Ersetze die Widerstände durch die Akkuschalen und das passt. Akkuschalen ohne Akkus sind ja auch nichts anderes als sehr große Widerstände :-).

Grüße,

Jörg

looser · 27.12.2014, 10:42

ich kann nur die Lösung mit Wechselschale am Ladegerät empfehlen. Ist extrem charmant und man hat kein Verpolungsthema.

http://www.systemkamera-forum.de/top...tromversorgung

zur Tiefentladung von Li-Io Akkus. Praktisch alle Akkus die entnehmbar sind haben eine eigene Schutzschaltung die beim unterschreiten der Mindestspannung den Ausgang abschalten.

fornie · 28.12.2014, 19:51

Zitat:

Zitat von ddd

moin,
100% dürfte bei einem voll geladenen Akku (7.4V nom.) angezeigt werden. Die Spannung bricht schnell auf 7.2V ein, dann wird wohl 99% angezeigt.

Alle meine 3 Sony Ladegeräte, das der Alpha 700, dass der Alpha 77 II und ein VQ900 laden mit einer Ladespannung von 8,4 V. Entnehme ich einen vollgeladenen Akku aus einem Ladegerät, beträgt dessen Spannung ca. 8,35 V. Die Spannung eines vollgeladenen NP-FM500H Akkus sinkt unter Last schnell auf 8,2 Volt, danach kontinuierlich bis auf 7,2 Volt und dann sehr schnell bis zur Entladeschlußspannung von 6 Volt.
Hier eine typische Entladekurve eines meiner NP-FM500H. Der Entladestrom war 486 mA, das entspricht laut BD dem durchschnittlichen Stromverbrauch eine Alpha 77 II mit angesetztem SAL 16-50 (3,5W).

→ Bild in der Galerie

Wenn ich einen Akku aus der Alpha 77 II entnehme, dessen Akkustand 0% anzeigt, dann beträgt dessen lastfreie Spannung ca. 7,3 V, unter Last sinkt sie sehr schnell auf ca. 7,15 V ab. Aus so einem Akku konnte ich noch 90 mAh entnehmen, dann erreichte er 6 V.

Ich würde mir daher bezüglich Tiefenentladung durch die Kamera keine Sorgen machen. Wenn die 0% anzeigt, ist man von einer Tiefenentladung noch ein gutes Stück entfernt. Weiter verwenden würde ich ihn aber dann trotzdem nicht mehr, sondern durch einen frischen ersetzen

tgoebel · 20.03.2015, 18:19

Zitat:

Zitat von tgoebel

Sobald ich meinen Adapter habe, werde ich berichten.

...hier bin ich noch etwas schuldig:

Bilder meines China-Adapters (Bezugsquelle siehe Beitrag #7):

→ Bild in der Galerie

Ist das jetzt ein Akku-Adapter oder ein geöffneter NP-FW50? Wenn ich mich recht erinnere, gab es vor Wochen einen Forumsbeitrag, in dem ein geöffneter NP-FW50 gezeigt wurde.

Die Rückansicht offenbart allerdings, wie unsere chinesische Freunde vorgehen:

→ Bild in der Galerie

Das ist eine Original-(Nachbau-)LP eines NP-FW50-Derivats. An Stelle der Zellen hat man zwei Drähte angeschlossen, die zu einem 7,6V-Netzteil führen (nicht im Lieferumfang enthalten.

Im Gehäuse des Stromversorgungs-Adapters ist noch ein wenig Platz (z.B. für einen Spannungswandler 5V nach -2,5V, und einen kleinen Elko:

→ Bild in der Galerie

Damit wäre der Adapter aus einer 5V-Powerbank zu speisen.

[Bilder mit A-7S, Novoflex-Balgen und Balgenkopf 100/4, Blende 16]

PPrecht · 30.04.2016, 19:37

Hallo,

habe mich auch an der externen Lösung mittels Powerbank versucht:

Zutaten:

Stepup-Regler:
http://www.ebay.de/itm/121854141006?...%3AMEBIDX%3AIT

Akku-Dummy:
http://www.ebay.de/itm/191619192924?...%3AMEBIDX%3AIT

Powerbank von Amazon:
http://www.amazon.de/Anker-PowerCore...ilpage_o06_s00

Kabel des Akku-Dummies aufgetrennt, Regler zwischengebaut und hoffnungsvoll angeschlossen.

Aber das Einzige was passiert, ist dass der Bildschirm alle paar Sekunden kurz aufflackert. Auch der Austausch der Powerbank gegen ein USB-Ladegerät mit 2 A
http://www.amazon.de/Anker-Ladeger%C...EB4M015PFE8KW0
brachte keine Besserung.

Spannung schon zwischen 7,2 bis 8,9 Volt variiert - keine Besserung - was läuft verkehrt?
Erinnert mich ein bisschen an eine externe USB-Festplatte, die beim Anlauf zuviel Strom zieht

Beim normalen Anschluss über das Netzteil läuft es ohne Probleme

Wieviel Volt speisen die Nutzer mit einer Powerbank ein?

nobody23 · 30.04.2016, 21:07

http://www.4kshooters.net/2016/04/09...series-camera/

Vielleicht ist das eine Lösung?
Dummy plus diese NPF-970 Batterie.

Gruss
Nicolas

PPrecht · 30.04.2016, 21:40

Hallo Nicolas,

vielen Dank für den Link, aber ich suche nach einer Lösung für die vorhandenen Mittel. Die Powerbank habe ich fürs Handy sowieso dabei.

Zum anderen Akku kommt dann ja noch ein weiteres Ladegerät zu .

Also nix für das kleine Reisegepäck...

Philipp_H · 02.05.2016, 12:32

Die Powerbank die Du verlinkt hast liefert ja nur 4,8 Volt. Das ist zu wenig.
Du brauchst eine Powerbank die 9V oder 12V liefert. Die kannst Du dann mit dem Spannungsregler auf 7,4 - 7,8V reduzieren.

Ich benutze diese hier und damit läuft das ganz wunderbar.:

http://www.amazon.de/XTPower®-MP-100...rch_detailpage

.
