Stuessi · 11.03.2020, 12:59

Hallo,

nun habe ich eine neue funktionierende Kombination von Objektiven gefunden.

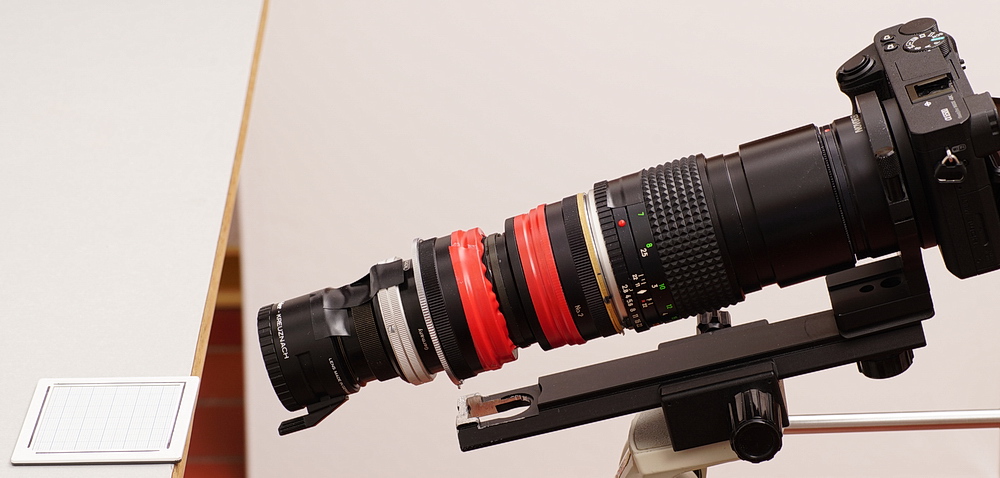

Ein MD 135mm/2,8 umgekehrt an der Kamera montiert und ein Vergrößerungsobjektiv Componon-S 80mm/4,0 ergeben bei konfokaler Montierung einen Abbildungsmaßstab 1,7:1.

→ Bild in der Galerie

Damit habe ich schräg ein mm-Papier fotografiert.

Hier sind alle Blenden geöffnet.

→ Bild in der Galerie

Schließe ich nur die Blende am Componon, nimmt die Schärfentiefe zu:

→ Bild in der Galerie

Wenn ich aber nur die Blende im Fokus beider Objektive -zwischen den beiden roten Klebestreifen- schließe, dann entsteht das telezentrische Bild.

→ Bild in der Galerie

Gruß,
Stuessi
