[Stuessi]

Hallo,

meine ältesten Enkelkinder sind beide 9 Jahre alt und damit reif für eine Einführung in die Programmierung mit dem System ROBO von Fischertechnik in den Weihnachtsferien. Natürlich musste ich mich auch wieder einarbeiten. Dabei ist mir die Idee gekommen, mit meinen vorhandenen Teilen einen Stackshot zu bauen.

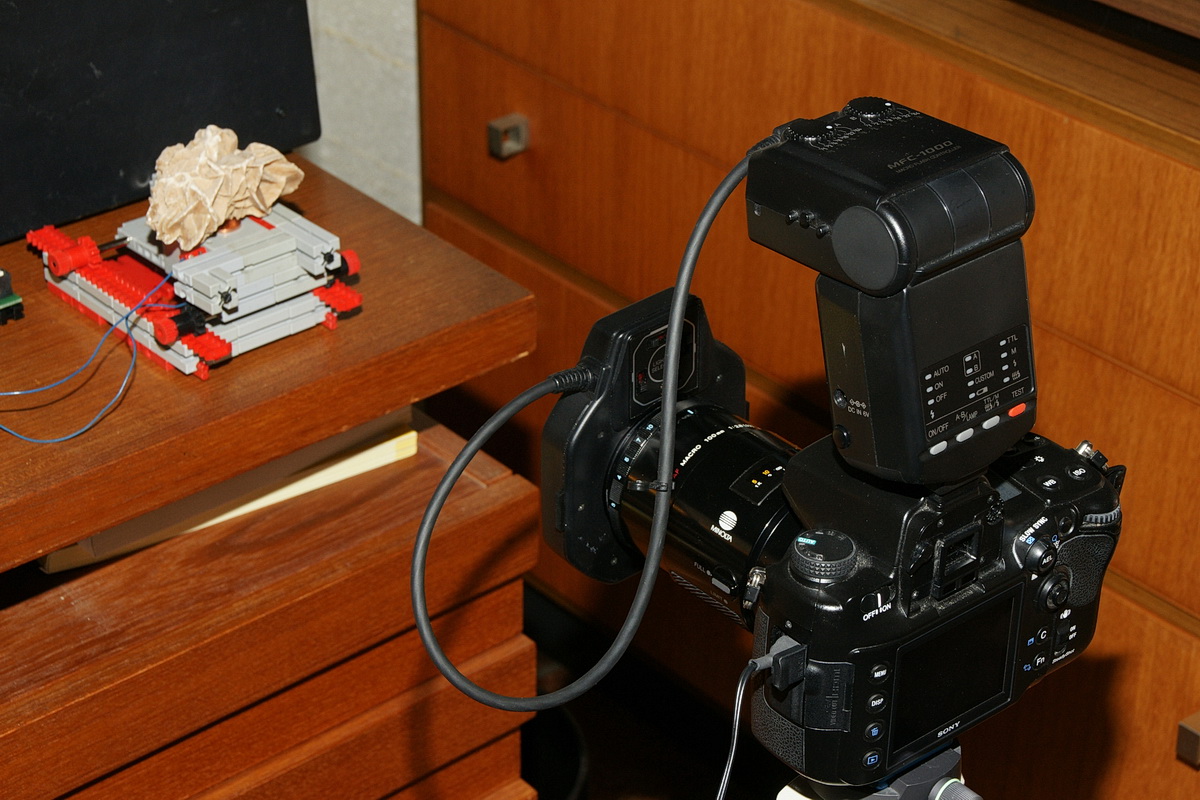

Aufbau:


→ Bild in der Galerie


→ Bild in der Galerie

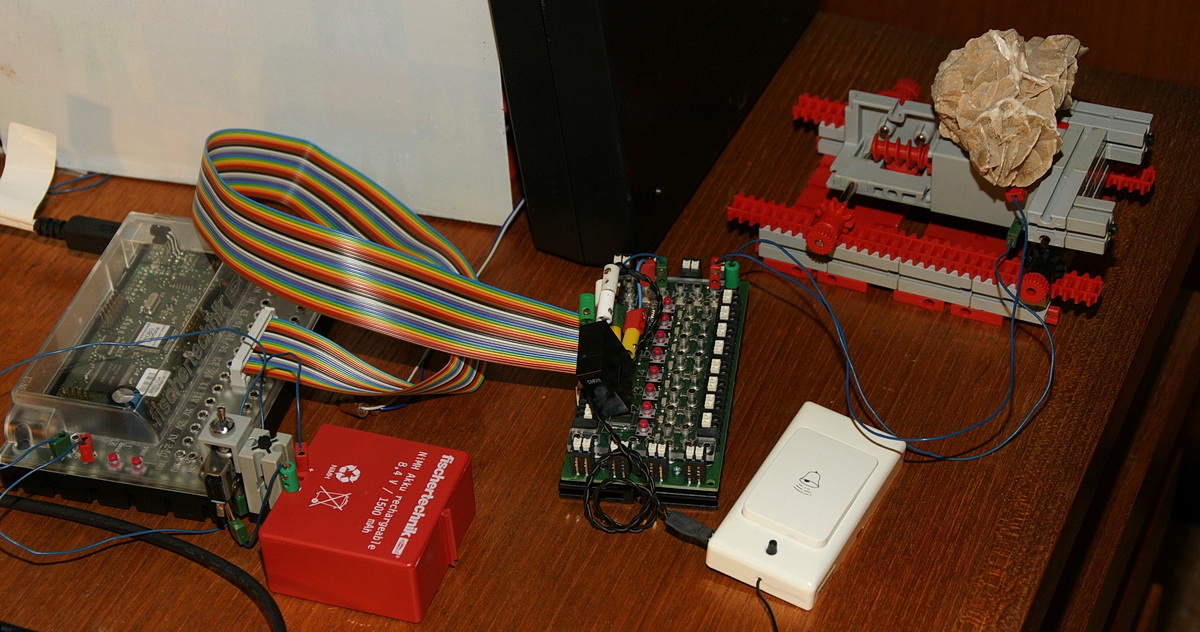

Links sieht man das (ältere) ROBO-Interface mit Akku. Ein Flachbandkabel verbindet es mit einer Verteilerplatine. Von den vielen Anschlüssen habe ich nur zwei Motoranschlüsse - für den Motor und für ein Relais- verwendet. Das Relais ist mit der weißen Fernsteuerung verbunden und löst darüber die Kamera aus.

Das Programm ist denkbar einfach:

50-mal werden diese Befehle wiederholt:

Aufnahmeimpuls
Motor für 0,03 sec einschalten
wenige Sekunden warten

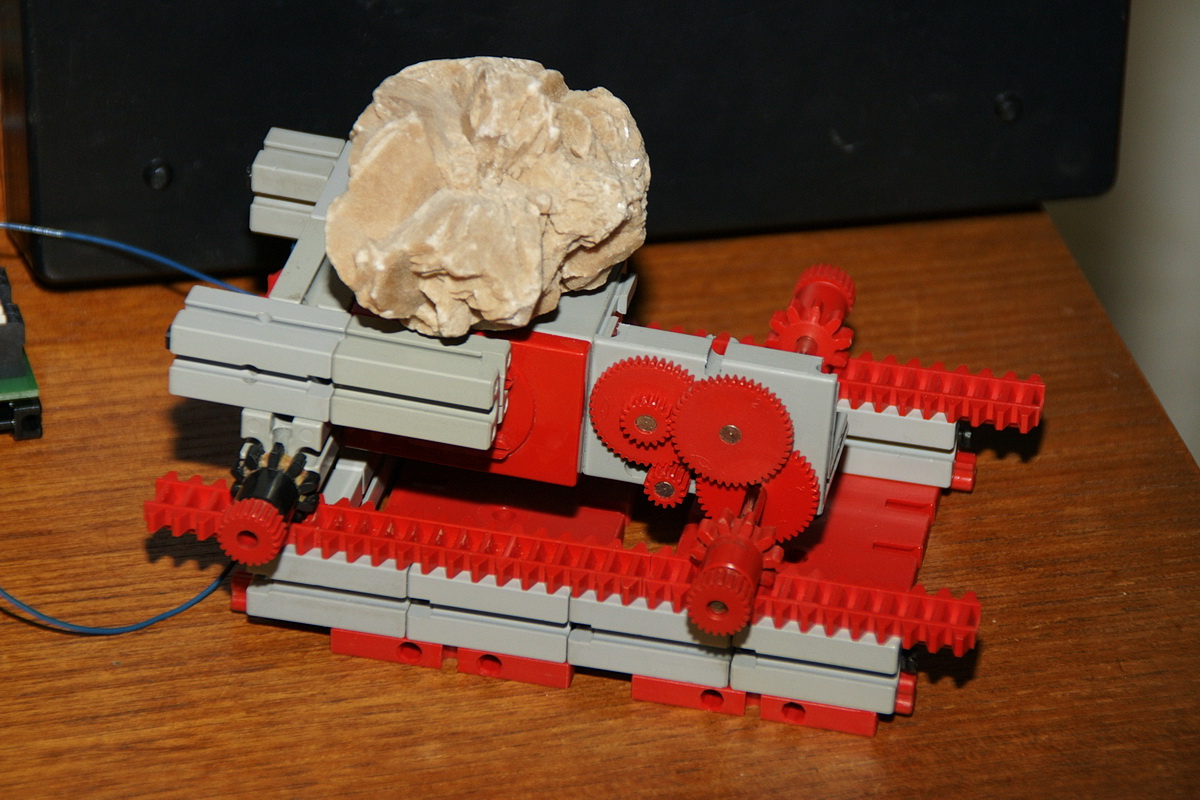

→ Bild in der Galerie


→ Bild in der Galerie

Eine Sandrose, aus etwa 50 Bildern (Vorschub etwa 0,5 mm) mit Helicon Focus berechnet:


→ Bild in der Galerie

Gruß,
Stuessi

[Shooty]

Wie einfach man sich das doch machen kann

[About Schmidt]

Das gibt es noch ich dachte das sei lange durch Lego Technik abgelöst.

Gute Idee
Wolfgang

[Stuessi]

Hallo,

leider läuft Fischertechnik seit Jahren aus, obwohl das "neuere" Interface u. a. mit Schrittmotoren, mehr Speicher und einem Display arbeitet. Für meine kleinen Projekte reicht aber das "alte" Interface aus. Viele meiner Bausteine stammen noch aus der Zeit, in der mein Sohn damit spielte. Ein C-64 Interface liegt auch noch im Schrank und mein C-64 funktioniert ebenfalls noch.

Vielleicht baut jemand einen Stackshot mal in LEGO?!

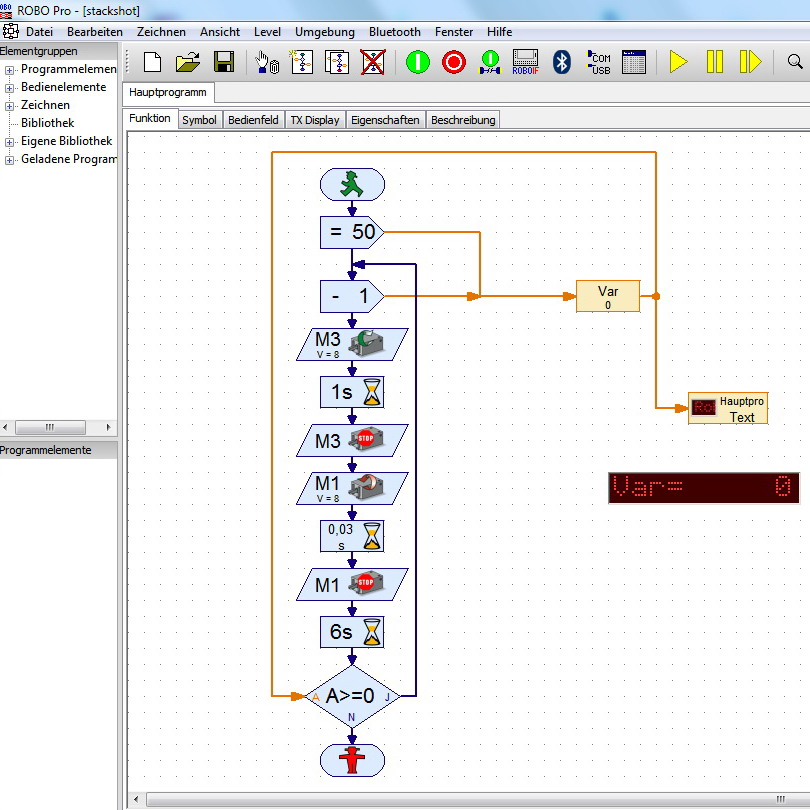

Hier noch das Programm in ROBO-Darstellung:


→ Bild in der Galerie

Gruß,
Stuessi

[kilosierra]

Hi
Tolle Idee.
Wenn in den Weihnachtsferien nicht zu oft Ski- oder Fotowetter ist, wäre das ein gutes Projekt.
Wir haben zwar auch noch viele Kisten Fischertechnik inclusive Interface und irgendwo einen C64 oder 128D aus alten Zeiten (ob die aber noch laufen weiss ich nicht), aber ich ziehe Lego doch vor. Ich finde die Fischertechnikteile sehr kompliziert
und die Lego Roboter kann ich mit dem aktuellen PC programmieren.
Leider habe ich noch keine Ahnung, womit die Bilder dann berechnet werden. Gibt es da was brauchbares kostenloses?

LG Kerstin

[sgjp77]

Zitat von kilosierra

Leider habe ich noch keine Ahnung, womit die Bilder dann berechnet werden. Gibt es da was brauchbares kostenloses?

Hallo Kerstin,

Combine ZP wäre kostenlos und ich finde es gut. Finde es jedoch nicht intuitiv .

[kiwi05]

Hallo Kerstin,
Hier http://www.jm-foto.de/fockus-stacking.html ist die Anwendung der kostenlosen Software und die Vorgehensweise ganz gut erklärt......ich fühle mich auch angespornt es mal auszuprobieren.

[SteffDA]

Zitat von Stuessi

Hier noch das Programm in ROBO-Darstellung:


→ Bild in der Galerie

Die Darstellung der Variablen- bzw. Wertübergabe mit den orangen Pfeilen finde ich ziemlich verwirrend.
Ich hatte erst überlegt, was ein Programmverzweigung an gleichzeitig zwei Ziele soll, bis ich drauf gekommen bin, dass es sich um einer Variablen- bzw. Wertübergabe handelt.

Grüße
Steffen

[Stuessi]

Zitat von SteffDA

Die Darstellung der Variablen- bzw. Wertübergabe mit den orangen Pfeilen finde ich ziemlich verwirrend.

Hallo,

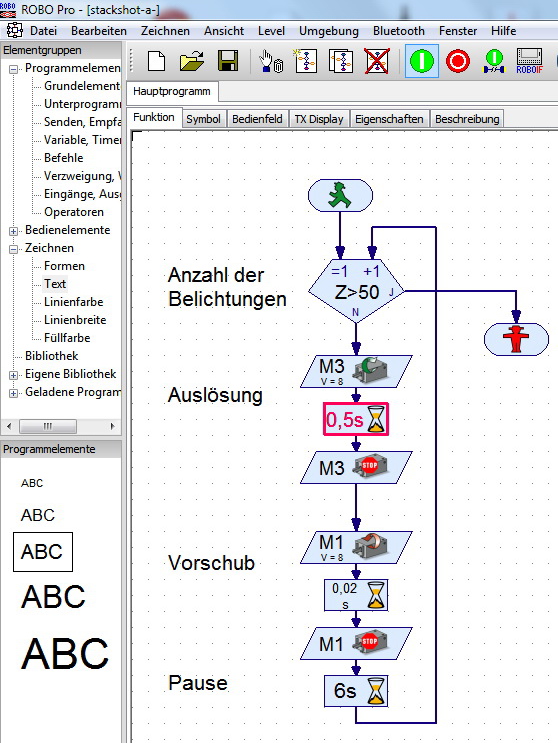

diese Darstellung ist tatsächlich gewöhnungsbedürftig. Die Wiederholung kann ich aber auch so programmieren.


→ Bild in der Galerie

Gruß,
Stuessi

[PHabermehl]

Also, erstmal Gratulation zu dieser tollen Idee, das animiert zum Nachmachen :-)

Zitat von Stuessi

leider läuft Fischertechnik seit Jahren aus

Hallo Stüssi,

ich hoffe mal, daß das noch nicht so bald ausläuft...

Muß ja meinen Computing-Baukasten mit Amiga-Interface bald an meinen Sohn weitergeben :-)

Und wenn man mal schaut, was es unter http://www.fischertechnik.de/ so alles gibt, dann sieht das doch ganz vielversprechend aus. Ist halt leider teurer als Lego und auch nicht mehr so bekannt...

Gruß
Peter
